第二节 图的存储结构
对于具有n个顶点的图，最常采用的存储方法有邻接矩阵存储方法与邻接表存储方法。
一、邻接矩阵表示法
1、邻接矩阵
设G=（V，E）是具有n个顶点的图，则G的邻接矩阵是具有如下定义的n阶方阵：

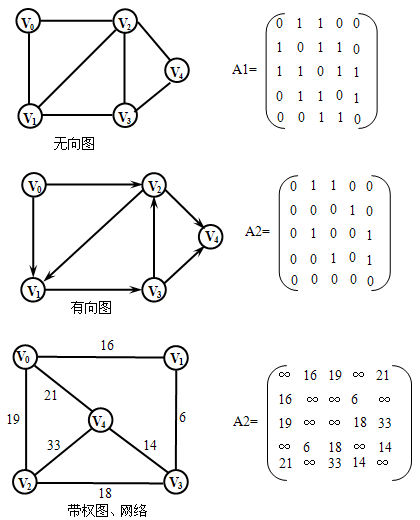

【例】
2、采用邻接矩阵存储方法具有以下特点：
① 无向图的邻接矩阵一定是一个对称矩阵。因此，按照压缩存储的思想，在具体存放邻接矩阵时只需存放上（或者下）三角形阵的元素即可。
② 不带权的有向图的邻接矩阵一般来说是一个稀疏矩阵（特别是对于稀疏图），于是可以采用三元组表的方法存储邻接矩阵。
③ 对于无向图，邻接矩阵的第i行（或者第i列）非零元素（或者非∞元素）的个数正好是第i个顶点的度D（Vi）。
④ 对于有向图，邻接矩阵的第i行（或者第i列）非零元素（或者非∞元素）的个数正好是第i个顶点的出度OD（Vi）（或者入度ID（Vi））。
⑤ 对于无向图，邻接矩阵的所有非零元素（或者非∞元素）的个数正好是边数的2倍。
⑥ 对于有向图，邻接矩阵的所有非零元素（或者非∞元素）的个数正好等于弧数。
⑦ 一个图的邻接矩阵表示是唯一的。
【真题选解】
（例题•填空题）若无向图G中有n个顶点m条边，采用邻接矩阵存储，则该矩阵中非0元素的个数为___________。
3、邻接矩阵表示的存储结构定义
#define MaxVertexNum 50 //最大顶点数
typedef Struct
{ vertexTvpe vexs[MaxVertexNum]； //顶点数组，类型假定为char型
Adjmstrix arcs [MaxVertexNum][MaxVertexNum]； //邻接矩阵，假定为int型
}MGraph；
4、建立一个无向网的算法
【算法描述】
Void CreateMGraph(MGraph *G，int n，int e)
{ //采用邻接矩阵表示法构造无向网G，n、e表示图的当前顶点数和边数
int i，j，k，w；
scanf("%d，%d"，&n，&e)； //读入顶点数和边数
for(i=0；i<n；i++) //输入顶点信息
scanf("%c"，&G->vexs[i])；
for(i=0； i<n；i++)
for(j=0；j<n； j++)
G->arcs[i][j]=INT_MAX； //初始化邻接矩阵元素为无穷大，一般填32767
for(k=0；k<e；k++) //读入e条边，建立邻接矩阵
//读入一条边的两端顶点序号i、j及边上的权W
{ scanf("%d，%d，%d"，&i，&j，&w)；
G->arcs[i][j]=w；
G->arcs[j][i]=w； //置矩阵对称元素权值
｝
｝
算法的时间复杂度O(n2)
二、邻接表表示法
1、邻接表
对于具有n个顶点的图建立n个线性链表。每一个链表最前面都分别设置一个称之为顶点表结点，n个顶点构成一个数组结构。第i个链表中的每一个链结点称之为边表结点。

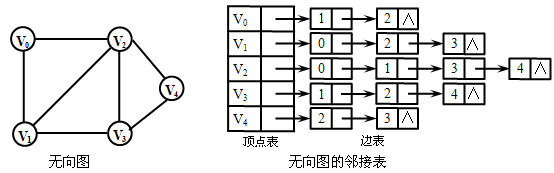

【例】
2、采用邻接表存储方法具有以下特点：
① 一个图的邻接表表示法不唯一，这是因为邻接表中各结点的链接次序取决于建立邻接表的算法（前插法还是后插法建链表）及边的输入次序。
② 对于无向图，若它有n个顶点，e条边，则其邻接表中需要2e+n个结点。其中有2e个边表结点，n个顶点表结点。边表结点的个数一定是偶数，为边数的2倍。
③ 对于有向图，若它有n个顶点，e条边，则其邻接表中需要e+n个结点。其中有e个边表结点，n个顶点表结点。
④ 对于无向图，第i个链表中的边表结点的数目是第i个顶点的度。

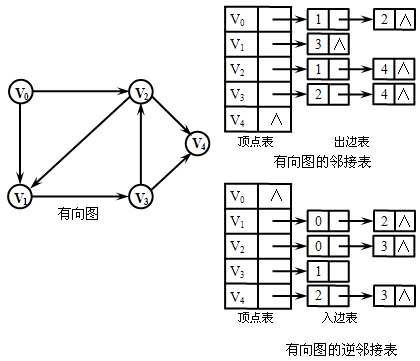

⑤ 对于有向图，第i个链表中的边表结点的数目是第i个顶点的出度。在其逆邻接表中，第i个链表中的边表结点的数目是第i个顶点的入度。
3、图的邻接表存储结构定义
#define MaxVertexNum 20
typedef char VertexType；
typedef struct node //边表结点类型
｛ int adjvexj //顶点的序号
struct node *next； //指向下一条边的指针
｝EdgeNode；
typedef struct vnode //顶点表结点
｛ VertexType vertex； //顶点域
EdgeNode *link； //边表头指针
｝VNode，Adjlist[MaxVertexNum]； //邻接表
typedef Adjlist ALGraph； //定义为图类型
4、无向图邻接表的建表算法：
void CreateGraph(ALGraph GL，int n，int e)
{ //n为顶点数，e为图的边数
int i，j，k；EdgeNode *p；
for(i=0；i<n；i++) //建立顶点表
{ GL[i].vertex=getchar()； //读入顶点信息
GL[i].1ink=NULL； //边表头指针置空
｝
for(k=0；k<e；k++) //采用头插法建立每个顶点的邻接表
{ scanf("%d，%d"，&i，&j)； //读入边(vi，vj)的顶点序号
p=(EdgeNode*)malloc(sizeof(EdgeNode))；
//生成新的边表结点
p->adjvex=j； //将邻接点序号j赋给新结点的邻接点域
p->next=GL[i].1ink；
GL[i].1ink=p； //将新结点插入到顶点vi的边表头部
p=(EdgeNode*)malloc(sizeof(EdgeNode))；
//生成新的边表结点
p->adj.vex=i； //将邻接点序号i赋给新结点的邻接点域
p->next=GL[j].1ink；
GL[j].1ink=p； //将新结点插入到顶点vj的边表头部
｝
｝
算法的时间复杂度O（n+e）
建立有向图的邻接表更加简单，每当读入一个顶点对<i，j>时，仅需要生成一个邻接点序号为j的边表结点，将其插入到Vi的出边表头即可第二节 图的存储结构
